Cuerpos de válvulas solenoides de acción directa normalmente cerradas

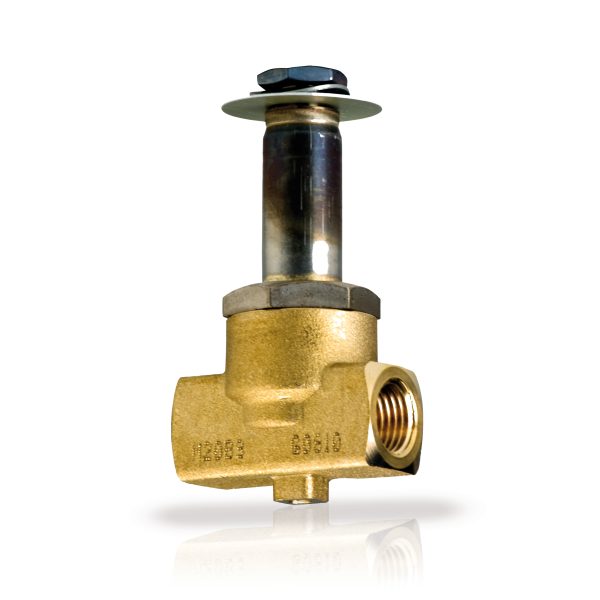

Cuerpo Solenoide M20 de acción directa
Apto para agua, aire, gases inertes y otros fluidos no corrosivos de aleaciones de cobre con una viscosidad de hasta 2° Engler.
Compatible con diésel con una viscosidad máxima de 22 cStokes.
Características generales:
- Límites de funcionamiento: ±10% bobinas CA. / -5% ÷ +10% bobinas CC.
- Tiempo de cierre 10 mseg.
- Cuerpo de válvula en latón estampado.
- Partes internas en acero inoxidable (17% CR).
- Juntas en VITON (fluoroelastómero).
- Temperatura del fluido controlada: -10 ÷140 °C
- Con bobina DC la presión indicada debe reducirse en un 60%
- EN 60335-1:2013 + A11:2015
Instalación y funcionamiento:
- Conexiones roscadas hembra de G 1/4 a G 3/4
- Conector de conexión rápida para bobinas
- Apto para agua, aire, gases inertes y otros fluidos no corrosivos de aleaciones de cobre con una viscosidad de hasta 2° Engler. Compatible con diésel con una viscosidad máxima de 22 cStokes.
- Ejecución de 2 vías normalmente cerrada.
- Operación de acción directa.
- Cuando se energiza la bobina, el obturador se abre instantáneamente, permitiendo que el fluido pase como se muestra en la figura.

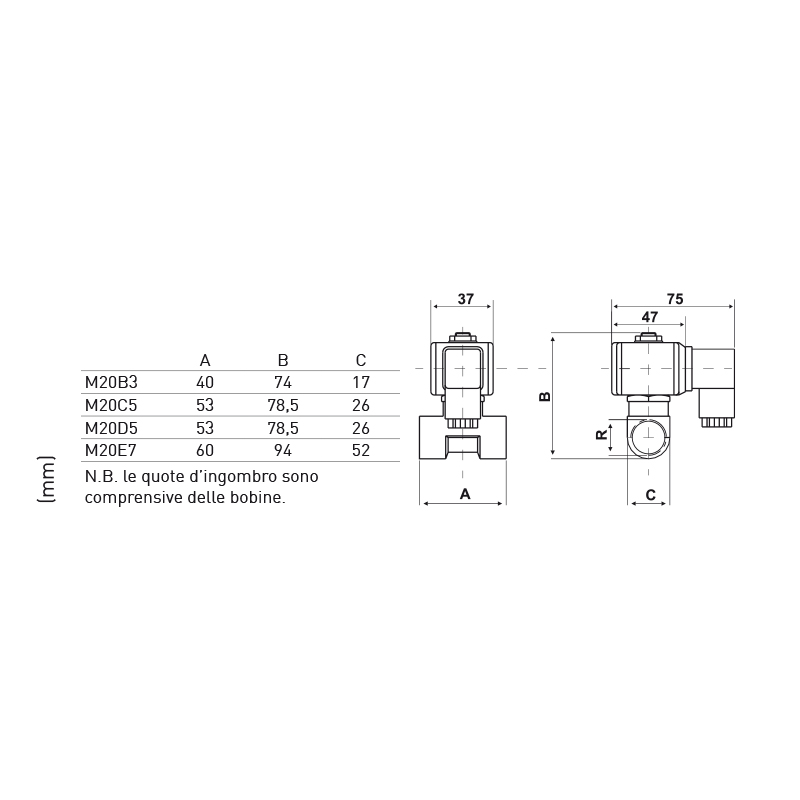

Especificaciones Técnicas:
| CÓDIGO | BOBINA | DIÁMETRO DEL ORIFICIO DE PASO | HORA DE CIERRE | CONECTOR HEMBRA | KV * | PRESIÓN DIFERENCIAL MÁXIMA |
| M20B3 | excluidos | 3 mm | 10 ms | Sol 1/4 | 0,27 m³/h | 7 barras |
| M20C5 | excluidos | 5 mm | 10 ms | G 3/8 | 0,612 m³/h | 5 barras |
| M20D5 | excluidos | 5 mm | 10 ms | Sol 1/2 | 0,612 m³/h | 5 barras |
| M20E7 | excluidos | 7 mm | 10 ms | Sol 3/4 | 1 m³/h | 2,5 barras |
| * Kv = caudal en m³/h de agua con una diferencia de presión entre aguas arriba y aguas abajo de 1 bar (1 bar = 100 kPa) |
Accesorios:
Las bobinas de control se suministran separadas del cuerpo de la válvula.
- IM21D – Bobina de control 12Vac 50/60Hz
- IM21F – Bobina de control 24Vac 50/60Hz
- IM21H – Bobina de control 110Vac 50/60Hz
- IM21M – Bobina de control 230Vac 50/60Hz
- IM22 – Bobina de control de 24 Vcc (con bobina de cc la presión indicada debe reducirse en un 60%)
- 1578501: Conector rápido DIN 43650, apto para todas las bobinas IM2 / Junta prensaestopas Pg9 (diámetro del cable 6÷8 mm) / Rosca prensaestopas Pg11 / Ajustable con salida de cable en 4 posiciones cada 90°.
Cuerpo Solenoide M20 de acción directa
Cuerpos de válvulas solenoides de acción directa normalmente cerradas
Marca: Fantini Cosmi
Unidad de venta: Unidad
Volver a: Válvulas Solenoides
Descripción
Apto para agua, aire, gases inertes y otros fluidos no corrosivos de aleaciones de cobre con una viscosidad de hasta 2° Engler.
Compatible con diésel con una viscosidad máxima de 22 cStokes.
Características generales:
- Límites de funcionamiento: ±10% bobinas CA. / -5% ÷ +10% bobinas CC.
- Tiempo de cierre 10 mseg.
- Cuerpo de válvula en latón estampado.
- Partes internas en acero inoxidable (17% CR).
- Juntas en VITON (fluoroelastómero).
- Temperatura del fluido controlada: -10 ÷140 °C
- Con bobina DC la presión indicada debe reducirse en un 60%
- EN 60335-1:2013 + A11:2015
Instalación y funcionamiento:
- Conexiones roscadas hembra de G 1/4 a G 3/4
- Conector de conexión rápida para bobinas
- Apto para agua, aire, gases inertes y otros fluidos no corrosivos de aleaciones de cobre con una viscosidad de hasta 2° Engler. Compatible con diésel con una viscosidad máxima de 22 cStokes.
- Ejecución de 2 vías normalmente cerrada.
- Operación de acción directa.
- Cuando se energiza la bobina, el obturador se abre instantáneamente, permitiendo que el fluido pase como se muestra en la figura.

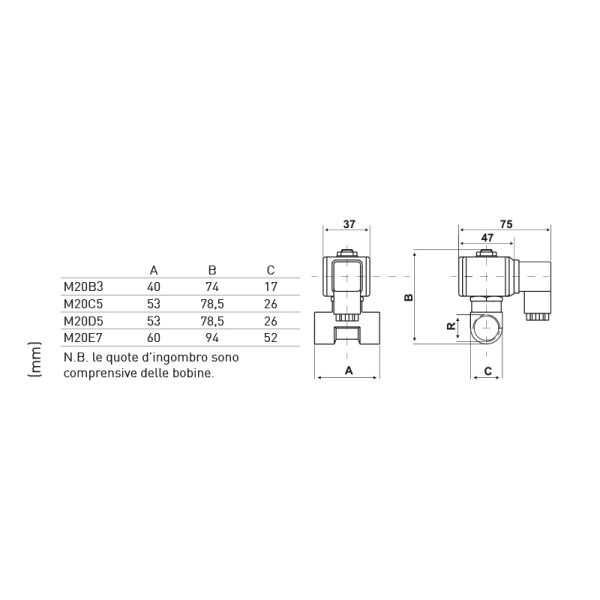

Especificaciones Técnicas:
| CÓDIGO | BOBINA | DIÁMETRO DEL ORIFICIO DE PASO | HORA DE CIERRE | CONECTOR HEMBRA | KV * | PRESIÓN DIFERENCIAL MÁXIMA |
| M20B3 | excluidos | 3 mm | 10 ms | Sol 1/4 | 0,27 m³/h | 7 barras |
| M20C5 | excluidos | 5 mm | 10 ms | G 3/8 | 0,612 m³/h | 5 barras |
| M20D5 | excluidos | 5 mm | 10 ms | Sol 1/2 | 0,612 m³/h | 5 barras |
| M20E7 | excluidos | 7 mm | 10 ms | Sol 3/4 | 1 m³/h | 2,5 barras |
| * Kv = caudal en m³/h de agua con una diferencia de presión entre aguas arriba y aguas abajo de 1 bar (1 bar = 100 kPa) |
Accesorios:
Las bobinas de control se suministran separadas del cuerpo de la válvula.
- IM21D – Bobina de control 12Vac 50/60Hz
- IM21F – Bobina de control 24Vac 50/60Hz
- IM21H – Bobina de control 110Vac 50/60Hz
- IM21M – Bobina de control 230Vac 50/60Hz
- IM22 – Bobina de control de 24 Vcc (con bobina de cc la presión indicada debe reducirse en un 60%)
- 1578501: Conector rápido DIN 43650, apto para todas las bobinas IM2 / Junta prensaestopas Pg9 (diámetro del cable 6÷8 mm) / Rosca prensaestopas Pg11 / Ajustable con salida de cable en 4 posiciones cada 90°.
