Cuerpos de válvulas de diafragma servoasistidos normalmente cerrados

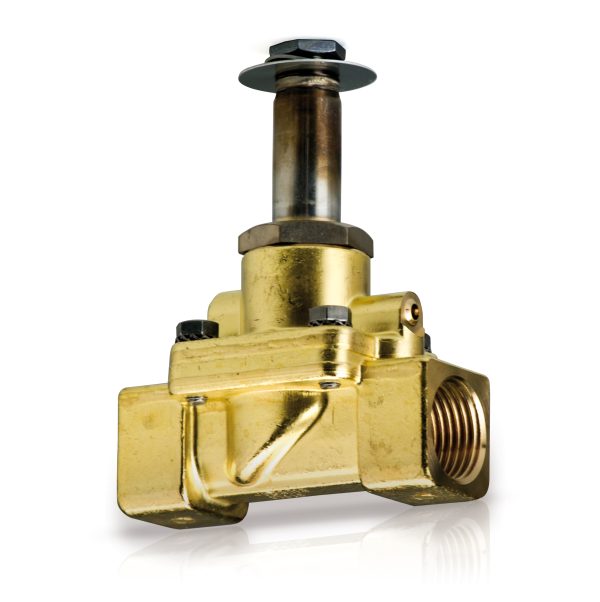

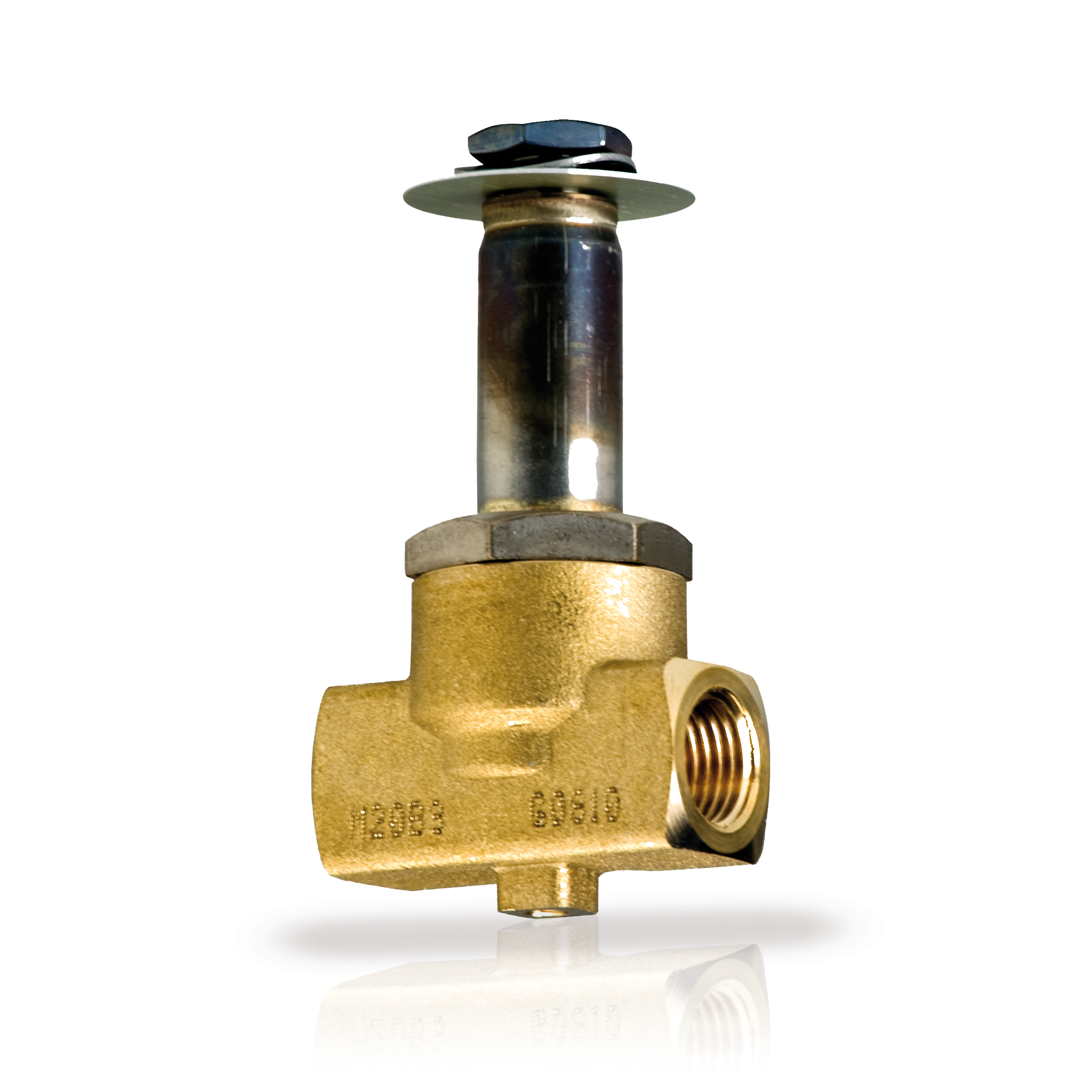

Cuerpo Solenoide M23 servoasistido indirecto
Adecuado para grandes caudales de agua, aire, gases inertes y otros fluidos no corrosivos para los materiales corrosivos utilizados (aleaciones de cobre) con viscosidad de hasta 2° Engler.
Características generales:
- Cuerpo de válvula en latón estampado OT58 UNI 5705
- Juntas de NBR (Buna N) – Viton
- Recipiente de acero inoxidable AISI 304
- Núcleos de acero inoxidable AISI 430F
- Resorte de acero inoxidable AISI 302
- Anillo de cambio de fase de cobre.
- Temperatura de funcionamiento -10 ÷ 90°C
- EN 60335-1:2013 + A11:2015
Instalación y funcionamiento:
- Conexiones roscadas hembra desde G 3/8 a G 2.
- Las válvulas se pueden instalar en cualquier posición.
- Ejecución de 2 vías normalmente cerrada.
- Funcionamiento indirecto con servodiafragma bloqueado.
- El fluido a presión aguas arriba de la válvula entra por encima de la membrana que, presionada contra el asiento, bloquea su paso.
- Cuando se energiza la bobina, la válvula piloto se abre, liberando la presión aguas abajo que eleva la placa central del diafragma, abriendo así, el orificio de paso del fluido.

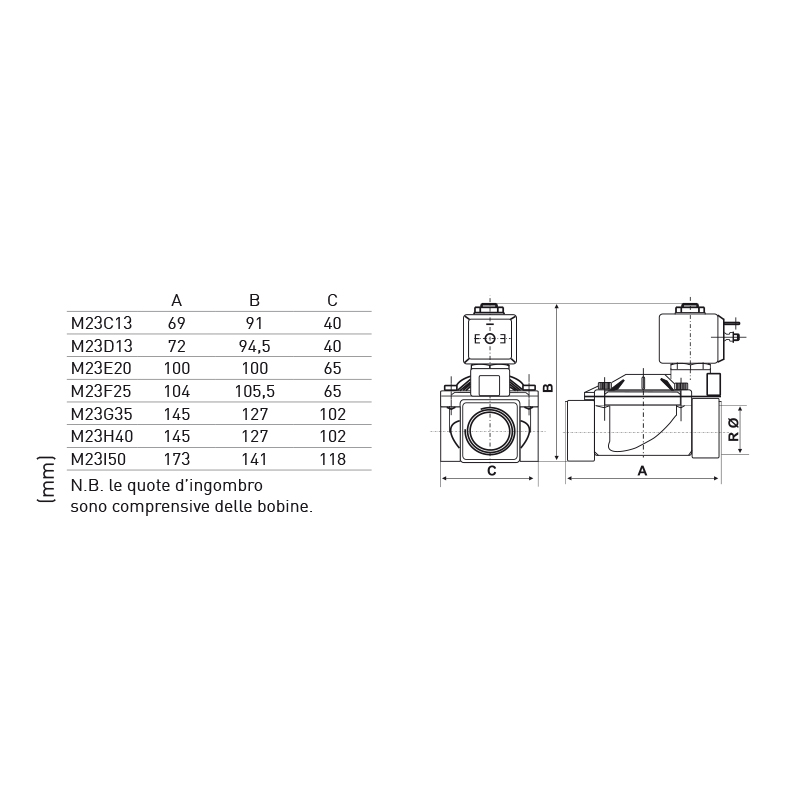

Especificaciones Técnicas:
CÓDIGO | DIÁMETRO DEL ORIFICIO DE PASO |
CONECTOR HEMBRA |
KV * | TIEMPO DE CIERRE DP DE 1 BAR |
PRESIÓN DIFERENCIAL MÁXIMA |
PRESIÓN MÍNIMA DE OPERACIÓN |
PRESIÓN DE PRUEBA (DIN2401) PN |
M23C13 | 13 mm | G 3/8 | 3 | 1 segundo | 20 bar | 0,1 bar | 25 bar |
M23D13 | 13 mm | Sol 1/2 | 3 | 1 segundo | 20 bar | 0,1 bar | 25 bar |
M23E20 | 20 mm | Sol 3/4 | 8.4 | 1,5 segundos | 20 bar | 0,1 bar | 25 bar |
M23F25 | 25 mm | G 1 | 9.6 | 1,5 segundos | 20 bar | 0,1 bar | 25 bar |
M23G35 | 35 mm | Sol 1 1/4 | 25.2 | 2,5 segundos | 10 bar | 0,1 bar | 16 bar |
M23H40 | 40 mm | G 1 1/2 | 30 | 3 segundos | 10 bar | 0,1 bar | 16 bar |
M23I50 | 50 mm | G 2 | 37.2 | 3,5 segundos | 10 bar | 0,1 bar | 16 bar |
Kv = caudal en m³/h de agua con una diferencia de presión entre aguas arriba y aguas abajo de 1 bar (1 bar = 100 kPa)
Accesorios:
Las bobinas de control se suministran separadas del cuerpo de la válvula.
- IM21D – Bobina de control 12Vac 50/60Hz
- IM21F – Bobina de control 24Vac 50/60Hz
- IM21H – Bobina de control 110Vac 50/60Hz
- IM21M – Bobina de control 230Vac 50/60Hz
- IM22 – Bobina de control de 24 Vcc (con bobina de cc la presión indicada debe reducirse en un 60%)
- IM22A – Bobina de control de 12 Vcc (con bobina de cc la presión indicada debe reducirse en un 60%)
- 1578501 – Conector rápido DIN 43650, apto para todas las bobinas IM2 / Prensaestopas Pg9 (diámetro del cable 6÷8 mm) / Rosca de prensaestopas Pg11 / Ajustable con salida de cable en 4 posiciones cada 90°.
