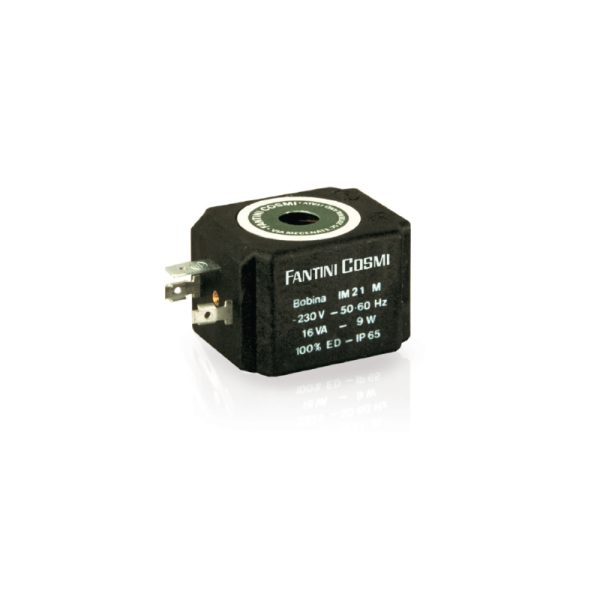

Bobinas de control adecuadas para cuerpos de válvulas de la serie M2

---

Características generales:

• Todas las bobinas se fabrican con cables de cobre de clase H (180°C).
• Cuerpo en material termoplástico 30% fibra de vidrio, clase de aislamiento F (155°C) apto para servicio continuo (100% ED)
• Clase de protección IP65.
• Temperatura ambiente máxima: 50°C.
• Cumple con las normas EN 60335-1 EN60730-2-8

---

Características eléctricas:

• Límites de funcionamiento ±10% bobinas CA / -5% ÷ +10% bobinas CC.
• Conexiones eléctricas en terminales para conector 2P + tierra

---

Instalación y uso:

• Con bobinas IM21 utilizadas a 60 Hz, los valores de presión indicados en la tabla se reducirán con un promedio del 12%.
• Con bobinas IM22 utilizadas en corriente continua, los valores de presión indicados en la tabla se reducirán en un 60%.
• Con bobinas IM29 utilizadas a 60 Hz, los valores de presión indicados en la tabla se reducirán con un promedio del 12%.

Especificaciones técnicas:

CÓDIGO	APTO PARA	DIETA	VA DE ARRANQUE POR ABSORCIÓN DE BOBINA	POTENCIA ACTIVA W
IM21F	M20 – M23	24 V CA 50/60 Hz	25	9
IM21H	M20 – M23	115 V CA 50/60 Hz	25	9
IM21M	M20 – M23	230 V CA 50/60 Hz	25	9
IM21D	M20 – M23	12 V CA 50/60 Hz	25	9
IM22	M20 – M23	24 V CC	–	12
IM22A	M23	12 V CC	–	12
IM29F	M29	24 V CA 50/60 Hz	33	14
IM29M	M29	230 V CA 50/60 Hz	33	14
IM30A	M29	12 V CC	–	16

---

Conector de bobinas código 1578501:

• Conector de conexión rápida DIN 43650 adecuado para todas las bobinas IM2.
• Rosca para prensaestopas de cable Pg11;
• Prensaestopas PG9 (diámetro del cable 6÷8 mm)
• Ajustable con salida de cable en 4 posiciones cada 90°
