Plancha de Grafito
Plancha Graflex® TJB, TJE y TJR
Las placas Graflex® están fabricadas a partir de grafito puro flexible (Graflex® TJB) y cuentan con variantes que incorporan una lámina de acero inoxidable 316 perforada (Graflex® TJE) o una lámina de acero inoxidable 316 lisa estructural (Graflex® TJR).
Sus características le permiten funcionar en condiciones de temperaturas extremas, sellando con total eficacia los productos químicos más diversos.
Son resistentes, presentan una alta retención del par, un bajo coeficiente de fricción, son ignífugos (prueba API 607), ofrecen una excelente capacidad de sellado, una resistencia química excepcional y una alta conductividad térmica y eléctrica.
Aplicaciones
- Son excelentes para la fabricación de juntas en aplicaciones de servicio general, vapor e hidrocarburos.
- Graflex® TJR es recomendado para su uso en bombas y otros equipos que requieran juntas de bajo espesor, juntas con baja presión de apriete y tuberías de gases de escape

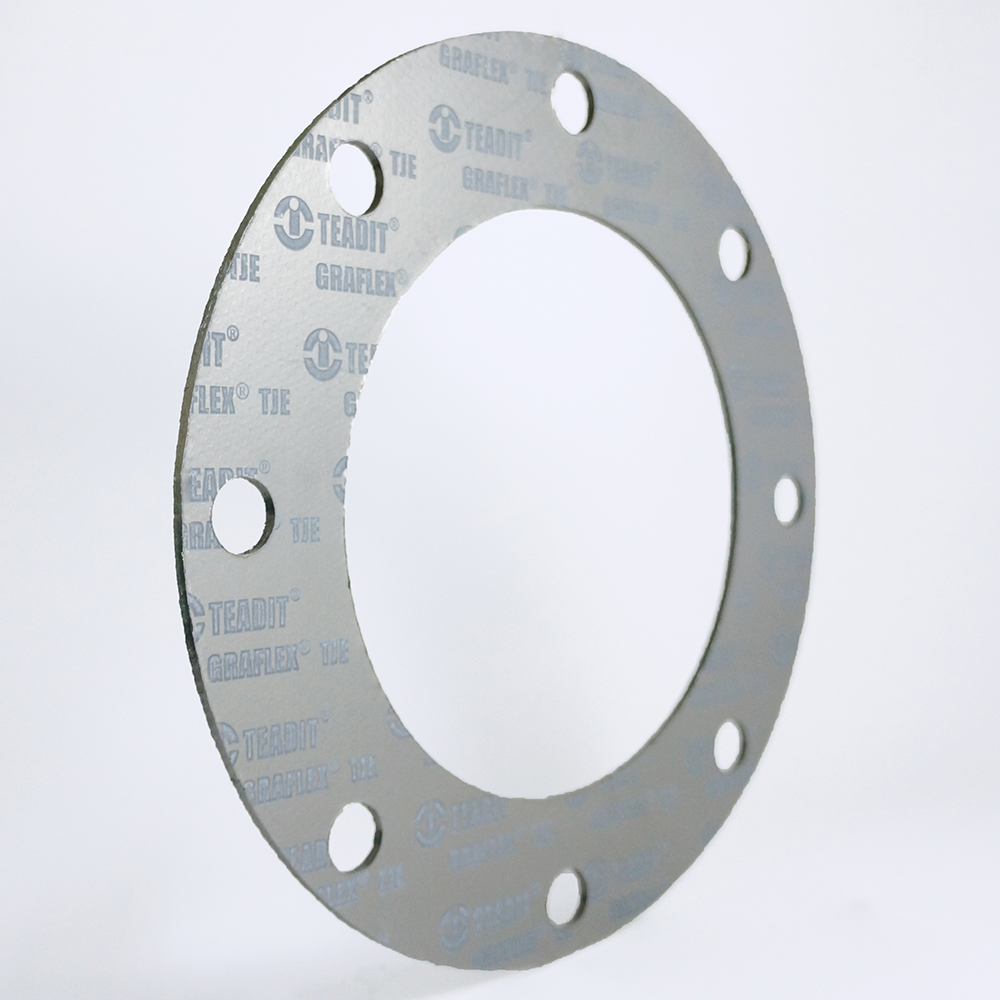

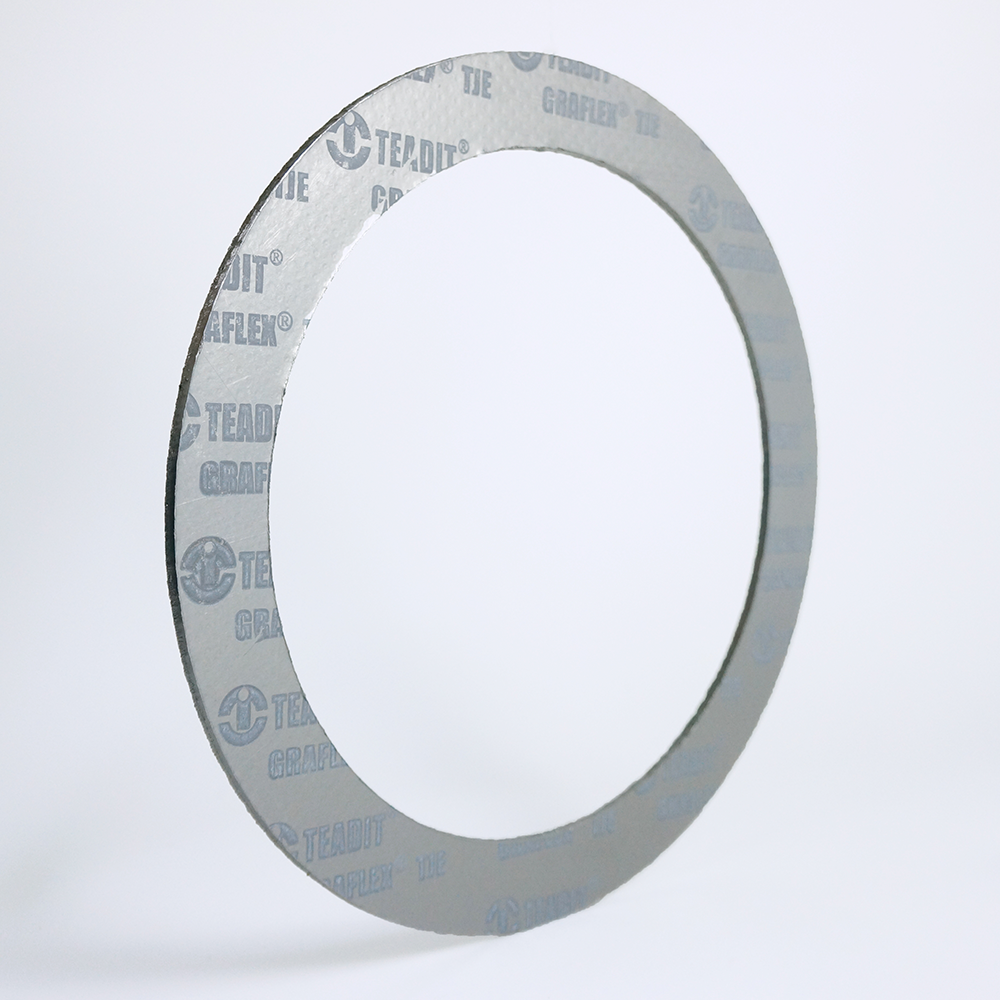

- Graflex® TJE es ideal para servicios con fluidos térmicos y de baja viscosidad, bridas de tuberías y equipos en la industria petroquímica y termoeléctrica
- Graflex® TJB es utilizado en bridas frágiles, irregulares, bridas revestidas y visores de nivel.
Observación
Este es un producto donde el límite de presión no es el límite del material, y si el límite de aplastamiento de la junta aplicada específicamente en la brida.
Para aplicaciones en Bridas arriba de clase 300# es posible que el apriete requerido sea superior al soportado por la junta.
Debido a esa característica del material se sugiere consultar, en esos casos, y en los en que la temperatura sea superior a 450ºC.
