con conexión bridada con membrana aflorantes

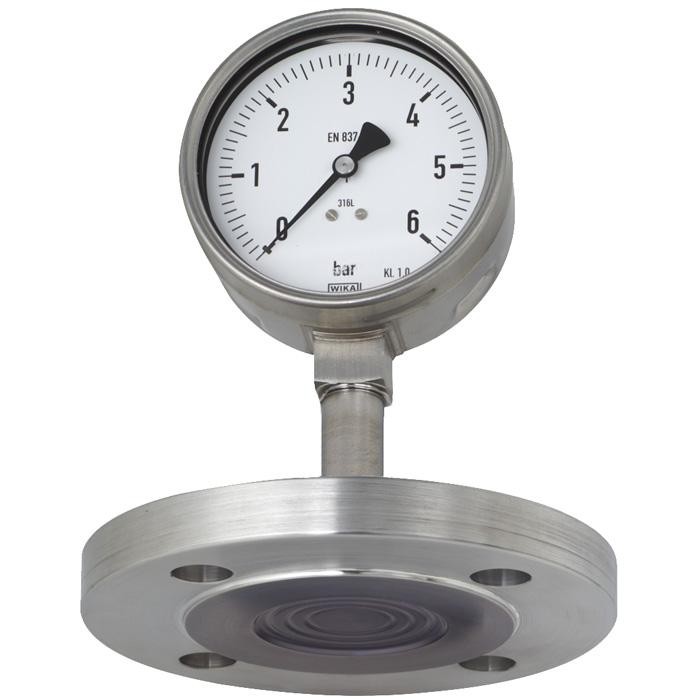

Separador de membrana Modelo 990.27
Aplicaciones
Industria Química
Industria Petroquímica
Adecuado para medios agresivos, con alta viscosidad, cristalización o temperatura
Características
Brida con membrana aflorante soldada
Sin junts y elementos de sujeción
Construcción compacta
Datos técnicos
Los separadores se utilizan para proteger el manómetro contra medios agresivos, adhesivos, cristalizantes, corrosivos, altamente viscosos, nocivos para el medio ambiente o tóxicos. La separación entre medio e instrumento se realiza con una membrana de un material adecuado. Mediante combinaciones de instrumentos de medición con separadores pueden llevarse a cabo las más difíciles tareas de medición.
Un líquido en el interior del sistema, que puede adaptarse de forma específica a la tarea de medición, procura la transmisión hidráulica de la presión al instrumento de medición.
Hay aplicaciones casi ilimitadas gracias a una serie de variantes, tales como diseños de separadores o tipos de materiales. El tipo de conexión al proceso (conexión bridada, roscada o estéril) y el método de fabricación son importantes criterios de diseño distintivos.
Para más información sobre separadores y sistemas de separación, véase DS 99.27″Aplicaciones – Modo de funcionamiento – Formas
Gracias a su diseño, el separador con conexión bridada y membrana aflorante modelo 990.27 está adaptado a todas las bridas estándar comunes y se monta para medición de la presión en lugar de una brida ciega.
El montaje del separador en el instrumento de medición se efectúa por defecto mediante montaje directo u opcionalmente por medio de un elemento refrigerador o un capilar flexible.
En la selección del material, WIKA ofrece las más variadas soluciones, en las cuales la parte superior y la membrana pueden ser del mismo o de diferentes materiales. Ofrecemos también membrana y superficie de sellado revestidas o recubiertas con láminas.
Los sistemas de medición con separadores WIKA modelo 990.27 se utilizan con éxito en la industria petroquímica y de procesos químicos de todo el mundo, con elevadas exigencias metrológicas.
Separador de membrana Modelo 990.27
con conexión bridada con membrana aflorantes
Volver a: Instrumentación mecánica de presión
990-27.pdf
Descripción
Aplicaciones
Industria Química
Industria Petroquímica
Adecuado para medios agresivos, con alta viscosidad, cristalización o temperatura
Características
Brida con membrana aflorante soldada
Sin junts y elementos de sujeción
Construcción compacta
Datos técnicos
Los separadores se utilizan para proteger el manómetro contra medios agresivos, adhesivos, cristalizantes, corrosivos, altamente viscosos, nocivos para el medio ambiente o tóxicos. La separación entre medio e instrumento se realiza con una membrana de un material adecuado. Mediante combinaciones de instrumentos de medición con separadores pueden llevarse a cabo las más difíciles tareas de medición.
Un líquido en el interior del sistema, que puede adaptarse de forma específica a la tarea de medición, procura la transmisión hidráulica de la presión al instrumento de medición.
Hay aplicaciones casi ilimitadas gracias a una serie de variantes, tales como diseños de separadores o tipos de materiales. El tipo de conexión al proceso (conexión bridada, roscada o estéril) y el método de fabricación son importantes criterios de diseño distintivos.
Para más información sobre separadores y sistemas de separación, véase DS 99.27″Aplicaciones – Modo de funcionamiento – Formas
Gracias a su diseño, el separador con conexión bridada y membrana aflorante modelo 990.27 está adaptado a todas las bridas estándar comunes y se monta para medición de la presión en lugar de una brida ciega.
El montaje del separador en el instrumento de medición se efectúa por defecto mediante montaje directo u opcionalmente por medio de un elemento refrigerador o un capilar flexible.
En la selección del material, WIKA ofrece las más variadas soluciones, en las cuales la parte superior y la membrana pueden ser del mismo o de diferentes materiales. Ofrecemos también membrana y superficie de sellado revestidas o recubiertas con láminas.
Los sistemas de medición con separadores WIKA modelo 990.27 se utilizan con éxito en la industria petroquímica y de procesos químicos de todo el mundo, con elevadas exigencias metrológicas.
